乙炔氣體安全控制在線監測系統ERUN-CT3900
ERUN-CT3900乙炔氣體在線監測系統配置清單：
1、防爆型乙炔氣體在線監測系統配置清單
2、乙炔在線監測系統流程圖：（預留反吹接口，根據現場粉塵情況，現場用壓縮氣源定時反吹）
3、乙炔氣體安全控制系統簡介
在線監測系統主要原理是：采樣單元采集現場的煙氣或被測氣體，預處理單元對氣體進行降溫、除濕、過濾粉塵，并將被測氣體的溫度和濕度恒定在一定范圍，氣體檢測單元檢測分析被輸送過來的氣體，在顯示屏上實時顯示被測氣體濃度，并將數據信號向外傳輸?shù)絇LC或者電腦等終端，也可以通過無線GPRS或網絡傳輸?shù)皆品掌?，用戶再從服務器讀取數據，可以實現全球聯網監控分析。整個過程為自動化處理，不需人為干預處理。
氣體在線監測預處理系統適用于低粉塵、高溫度、高濕度場合的氣體檢測分析，若被測氣體的粉塵含量高，需要選配自動反吹系統，否則需要定期手動維護清洗粉塵過濾器。氣體預處理系統內置配電子冷凝器高效除濕系統和0.5米精細粉塵過濾取樣頭（法蘭安裝），采樣距離40米，自動降溫、自動排水、過濾焦油。對于易溶于水的氣體檢測分析和冬天室外結冰環境，防止采樣管路結冰，需選擇保溫和電伴熱恒溫控制系統。如果對被測氣體的干燥度和潔凈度要求很高，請選擇其他系列，含保溫和電伴熱恒溫控制系統、雙級高效壓縮機水冷除濕系統，可以將氣體的露點穩定控制在4℃或5℃。
4、乙炔在線分析系統供貨主設備清單
5、乙炔監測系統備品清單
6、乙炔在線控制系統技術資料清單
在線監測預處理系統 1套（內含對應氣體檢測儀1臺）
產品說明書 1本
紅外遙控器1個
上位機電腦連接軟件（電子郵件形式免費發送）1份
RS485 modbus（RTU）通信協議（電子郵件形式發送） 1份
2、乙炔在線監測系統流程圖：（預留反吹接口，根據現場粉塵情況，現場用壓縮氣源定時反吹）
3、乙炔氣體安全控制系統簡介
在線監測系統主要原理是：采樣單元采集現場的煙氣或被測氣體，預處理單元對氣體進行降溫、除濕、過濾粉塵，并將被測氣體的溫度和濕度恒定在一定范圍，氣體檢測單元檢測分析被輸送過來的氣體，在顯示屏上實時顯示被測氣體濃度，并將數據信號向外傳輸?shù)絇LC或者電腦等終端，也可以通過無線GPRS或網絡傳輸?shù)皆品掌?，用戶再從服務器讀取數據，可以實現全球聯網監控分析。整個過程為自動化處理，不需人為干預處理。
氣體在線監測預處理系統適用于低粉塵、高溫度、高濕度場合的氣體檢測分析，若被測氣體的粉塵含量高，需要選配自動反吹系統，否則需要定期手動維護清洗粉塵過濾器。氣體預處理系統內置配電子冷凝器高效除濕系統和0.5米精細粉塵過濾取樣頭（法蘭安裝），采樣距離40米，自動降溫、自動排水、過濾焦油。對于易溶于水的氣體檢測分析和冬天室外結冰環境，防止采樣管路結冰，需選擇保溫和電伴熱恒溫控制系統。如果對被測氣體的干燥度和潔凈度要求很高，請選擇其他系列，含保溫和電伴熱恒溫控制系統、雙級高效壓縮機水冷除濕系統，可以將氣體的露點穩定控制在4℃或5℃。
4、乙炔在線分析系統供貨主設備清單
| 序號 | 設備名稱 | 型號規格 | 數量 | 單位 |
| 在線監測系統 | / | 1 | PCS | |
| 1.1 | 在線式氣體檢測儀 | 氣體檢測探頭 | 1 | PCS |
| 1.2 | 過濾采樣探頭 | DN50 | 1 | PCS |
| 1.3 | 預處理系統（高溫高濕工況） | （定制防爆箱）：帶視窗，玻璃凝水過濾器，電磁排水閥，半導體電子冷凝器，蠕動泵，無刷直流泵，電源管理系統 | 1 | PCS |
| 1.4 | 在線監測系統軟件V1.0 | / | 1 | PCS |
5、乙炔監測系統備品清單
| 序號 | 名稱 | 規格和型號 | 單位 | 數量 | 備注 |
|
1
|
水汽粉塵過濾器濾芯 | / | 個 | 1 | 根據現場工況定期清理和更換 |
|
2
|
傳感器 | / | 個 | 1 | 根據氣體和量程相關 |
6、乙炔在線控制系統技術資料清單
在線監測預處理系統 1套（內含對應氣體檢測儀1臺）
產品說明書 1本
紅外遙控器1個
上位機電腦連接軟件（電子郵件形式免費發送）1份
RS485 modbus（RTU）通信協議（電子郵件形式發送） 1份
ERUN-CT3900乙炔氣體在線監測系統技術參數：
1、系統組成
在線監測系統一般由檢測系統及數據采集處理子系統兩個基本部分組成，本系統由置于煙囪上的采樣探頭以及分析機柜組成。具體介紹如下：
采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵；
分析機柜集成了預處理系統和分析儀并完成測量氣體組分；
電子冷凝器高效除濕系統，自動降溫、排水、過濾焦油；
電伴熱恒溫控制系統避免采樣管路中的水蒸氣冷凝以及TVOC氣體析出及冬天防止管路結冰（選配）；
標氣用于校準分析儀表（選配）；
空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹（選配）。
2、技術指標
3、各單元簡介

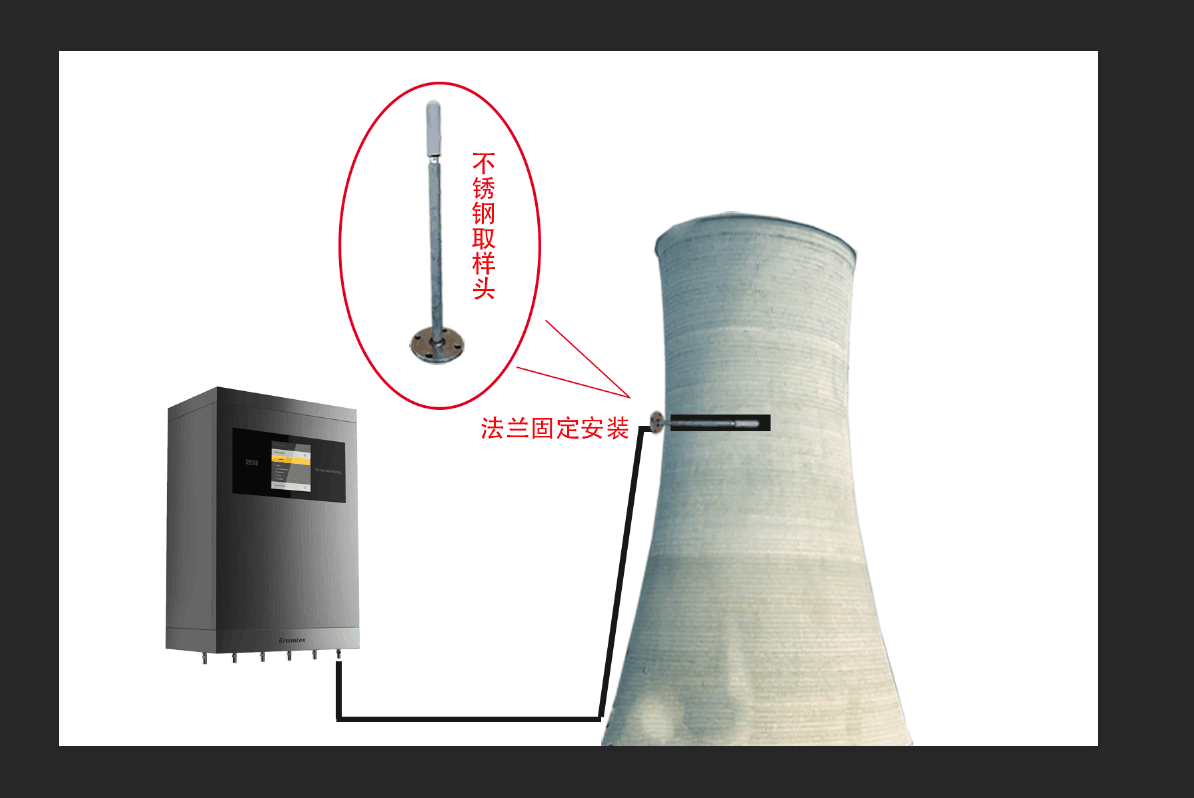

系統應用圖示：
3.1、采樣探頭
取樣部件主要包括：取樣探頭及樣品輸送。取樣探頭根據需要選配反吹系統。為減輕樣品的后處理負擔以及對探頭反吹及其他需要的輔助氣體處理，需要在取樣點設置平臺反吹箱，它是取樣探頭系統的重要組成部分，可以滿足大部分固定污染源工業現場應用需求。
3.2預處理系統
4、內置乙炔氣體檢測儀技術參數
在線監測系統一般由檢測系統及數據采集處理子系統兩個基本部分組成，本系統由置于煙囪上的采樣探頭以及分析機柜組成。具體介紹如下：
采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵；
分析機柜集成了預處理系統和分析儀并完成測量氣體組分；
電子冷凝器高效除濕系統，自動降溫、排水、過濾焦油；
電伴熱恒溫控制系統避免采樣管路中的水蒸氣冷凝以及TVOC氣體析出及冬天防止管路結冰（選配）；
標氣用于校準分析儀表（選配）；
空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹（選配）。
2、技術指標
| 項目 | 指標 | |
| 監測子系統 | 測量原理 | 根據氣體及量程相關，詳見報價單 |
| 測量組分 | 參照客戶測量要求，詳見報價單 | |
| 測量范圍 | 參照客戶測量要求，詳見報價單 | |
| 示值誤差 | 根據氣體和量程、原理相關 | |
| 分析周期 | T90 < 30 sec | |
| 響應時間 | 30s（無伴熱管情況下） | |
| 數據輸出 | 檢測儀2.5寸高清彩屏 | 1路 RS232/485 |
| 1-4路 4-20mA | ||
| 電源 | 220 V AC/50 Hz | |

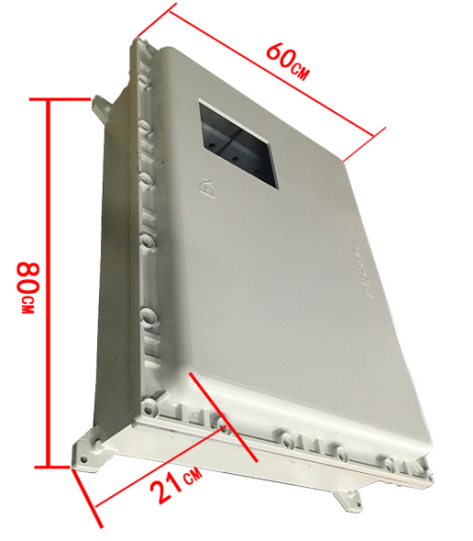

| 防爆機柜尺寸 | 800 mmH×600 mmW×210 mmD | |
3、各單元簡介
系統應用圖示：
取樣部件主要包括：取樣探頭及樣品輸送。取樣探頭根據需要選配反吹系統。為減輕樣品的后處理負擔以及對探頭反吹及其他需要的輔助氣體處理，需要在取樣點設置平臺反吹箱，它是取樣探頭系統的重要組成部分，可以滿足大部分固定污染源工業現場應用需求。
3.2預處理系統
4、內置乙炔氣體檢測儀技術參數
| 檢測氣體 | 有毒氣體、氧氣、二氧化碳、易燃易爆類氣體、TVOC等 具體參照報價參數 |
||||
| 應用場合 | 石油、化工、醫藥、環保、燃氣配送、倉儲、煙氣分析、空氣治理等所有需要固定安裝，在線檢測氣體濃度的場合。 具體參照報價參數 |
||||
| 檢測范圍 | 0～1、10、100、1000、5000、50000、100000ppm、200毫克/升、 100%LEL、20%、50%、99.999%、100%Vol可選，其他量程可訂制。 具體參照報價參數 |
||||
| 分 辨 率 | 0.01ppm或0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm）， 0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上）， 0.01毫克/升（0～200%毫克/升）、0.1%LEL、0.01%、0.001%Vol。 具體參照報價參數 |
||||
| 檢測原理 | 電化學、催化燃燒、紅外、熱導、PID光離子等，根據氣體類型、量程、現場環境和用戶需求而定。 具體參照報價參數 |
||||
| 檢測精度 | ≤±3%F.S （更高精度可訂制） | ||||
| 線 性 度 | ≤±1% | 重 復 性 | ≤±1% | 不確定度 | ≤±1% |
| 響應時間 | T90≤30秒 | 恢復時間 | ≤30秒 | ||
| 單位切換 | 單位自由切換，常規氣體不需要輸入分子量，特殊氣體需要輸入分子量就自動計算并切換，單位可選：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L。 | ||||
| 信號輸出 | 總線制RS485（RTU），三(四)線制4～20mA， 選配：0～20mA、1～5V、0～5V、0～10V |
||||
| 工作環境 | 溫度：-40℃～+70℃，濕度：≤10～95%RH （常規） | ||||
| 顯示方式 | 現場1.7寸高清彩屏顯示。 | ||||
| 工作電壓 | 12～36VDC直流，單臺設備的標準電源為24V，1A或大于1A 的直流穩壓開關電源 | ||||
| 電源參考 | 24V，2.1A 的開關電源可以帶動40臺有毒氣體檢測儀，或15臺可燃、紅外氣體檢測儀 | ||||
| 工作方式 | 固定式安裝，在線檢測，擴散式測量；可選管道式、流通式、泵吸式測量。 | ||||
| 安裝方式 | 管道式、壁掛式。管道式的工作壓力為大氣壓±30%，超出范圍需降壓處理。 | ||||
| 報警方式 | 默認1路，可選2路無源觸點（干節點）輸出，三級報警，報警點可設置。現場聲光報警（選配）。 | ||||
| 連接電纜 | 4～20mA選三芯屏蔽電纜，RS485選四芯，距離超1000米時單根線徑≥1.5mm；屏蔽層接大地。 | ||||
| 防護等級 | IP65 | ||||
| 防爆類型 | 隔爆型 | ||||
| 防爆標志 | ExdIICT6Gb 證書編號：CNEx17.3959 | ||||
| 執行標準 | GB15322.1-2019 《可燃氣體探測器 第1部分》 GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》 GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》 |
||||
| 外型尺寸 | 238×152×90mm(L×H×W)不帶燈 238×210×90mm(L×H×W)帶燈 特殊定制以實際尺寸為準 |
||||
| 重 量 | 不帶燈1.38Kg 帶燈1.6kg 特殊定制以實際重量為準 | ||||
| 標準附件 | 說明書、合格證、保修卡、紅外遙控器、外箱包裝盒 | ||||
| 可選配件 | 一體式報警燈、電源適配器、分體式報警燈、干燥筒、流通式接頭、螺紋焊座、AC交流泵、直流無刷泵、真空泵、防雨罩、水汽過濾器、U型卡扣、304/316/316L不銹鋼氣室、304/316/316L不銹鋼外殼、 | ||||
| 可選功能 | Hart協議輸出、分體式檢測 無線數據傳輸：RoLa模塊、443M模塊、Zig-Bee模塊（互聯互通；數據傳輸?shù)娇刂破髦鳈C或免費電腦軟件/云平臺/手機APP遠程監控數據） |
||||
| 可選預處理系統 | ERUN-3900E（簡易戶外型）、ERUN-3900F（高溫高濕環境）、ERUN-3900G（適用于惡劣環境） | ||||
| 產品資質證書 | CPA計量器具型式認證、防爆合格證、ATEX認證、CE認證、安全等級SIL3認證、計算機軟件著作權登記證書 | ||||
| 廠家資質證書 | 企業信用證書AAA、高新技術企業證書、ISO45001職業健康安全管理體系認證證書、 ISO9001質量管理體系認證證書、IS014001環境管理體系認證證書 |
||||
ERUN-CT3900乙炔氣體在線監測系統預處理系統簡介：
一、乙炔氣體在線監測預處理系統產品特性：
可選防爆型、防水設計（標配不防爆，可選配防爆外箱，防護等級IP66，戶外型），檢測快速，可靠，穩定。
可將氣體分析單元內置于機箱內，也可以外置。
標準采樣距離為30~40米，選配真空泵最遠采樣距離超過70米。
配置0.5米精細粉塵過濾取樣頭；標準預處理溫度為400℃，最高可選配預處理1300℃的煙氣，定制預處理可以預處理2000℃的煙氣。
可集成顯示各類探頭參數和控制其他設備。
網絡傳輸、4-20mA輸入、RS485輸入、4-20mA輸出、RS485通訊。
內置電子冷凝器高效除濕系統，自動降溫、排水、過濾焦油
選配：無顯示窗口或2.5寸顯示屏、無線傳輸、聲光報警、數據打印功能、linux操作系統、觸摸屏、16G大容量SD存儲卡。

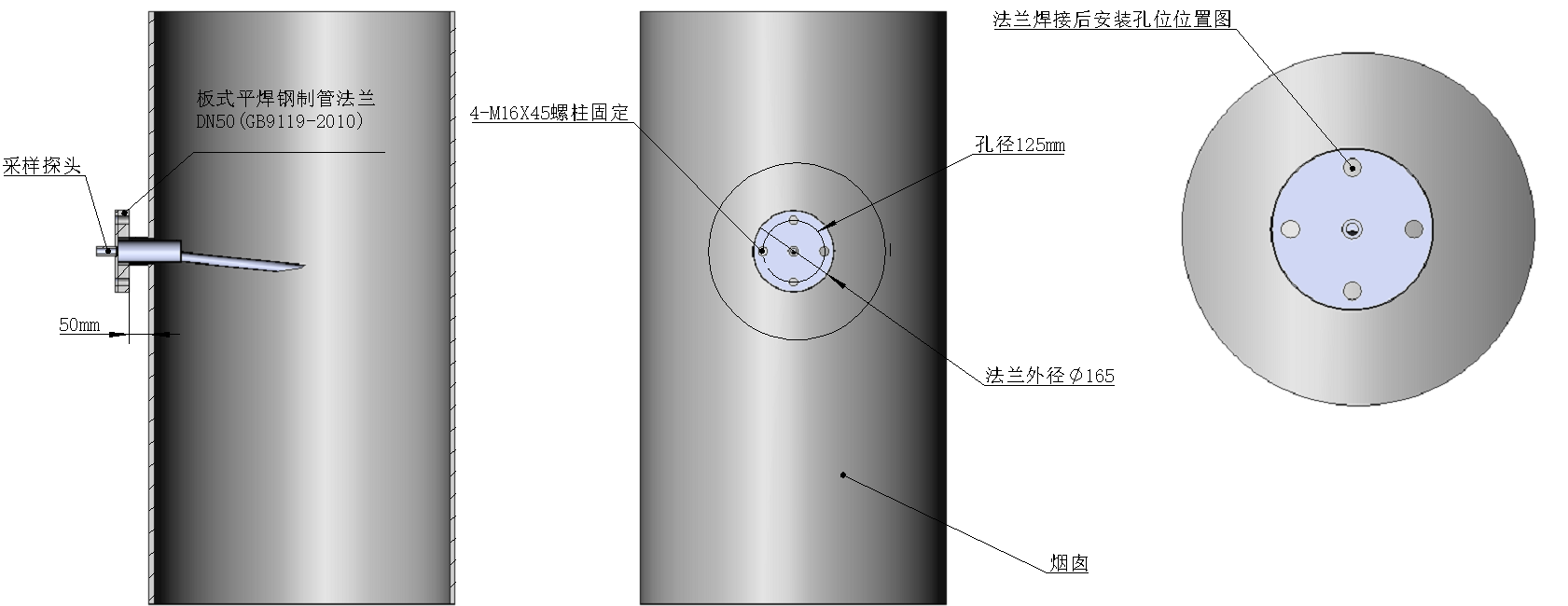

二、安裝精細粉塵過濾取樣頭開孔建議:
1. 采樣探頭對接法蘭為GB9119.2-88標準DN50法蘭盤。
2. 法蘭盤和煙囪連接管長度建議大于500mm,連接管內徑大于25mm.
3. 焊接法蘭時注意法蘭安裝孔垂直于煙囪。
安裝平臺、扶梯：
采樣口處繞煙囪一周安裝監測平臺，平臺使用鋼架結構支撐，并與煙道固定。
安裝平臺寬度≥2m，防護欄高度≥1.2m，平臺的底面應使用防滑鋼
在平臺一側建造上下平臺用的梯子；折梯，梯寬0.7m，踏步高≤0.3m，護欄高0.7m；爬梯，梯寬0.5m，踏步高≤0.3m；當梯段高度超過3m時應設防護籠，護籠直徑為0.7m。
可選防爆型、防水設計（標配不防爆，可選配防爆外箱，防護等級IP66，戶外型），檢測快速，可靠，穩定。
可將氣體分析單元內置于機箱內，也可以外置。
標準采樣距離為30~40米，選配真空泵最遠采樣距離超過70米。
配置0.5米精細粉塵過濾取樣頭；標準預處理溫度為400℃，最高可選配預處理1300℃的煙氣，定制預處理可以預處理2000℃的煙氣。
可集成顯示各類探頭參數和控制其他設備。
網絡傳輸、4-20mA輸入、RS485輸入、4-20mA輸出、RS485通訊。
內置電子冷凝器高效除濕系統，自動降溫、排水、過濾焦油
選配：無顯示窗口或2.5寸顯示屏、無線傳輸、聲光報警、數據打印功能、linux操作系統、觸摸屏、16G大容量SD存儲卡。
二、安裝精細粉塵過濾取樣頭開孔建議:
1. 采樣探頭對接法蘭為GB9119.2-88標準DN50法蘭盤。
2. 法蘭盤和煙囪連接管長度建議大于500mm,連接管內徑大于25mm.
3. 焊接法蘭時注意法蘭安裝孔垂直于煙囪。
安裝平臺、扶梯：
采樣口處繞煙囪一周安裝監測平臺，平臺使用鋼架結構支撐，并與煙道固定。
安裝平臺寬度≥2m，防護欄高度≥1.2m，平臺的底面應使用防滑鋼
在平臺一側建造上下平臺用的梯子；折梯，梯寬0.7m，踏步高≤0.3m，護欄高0.7m；爬梯，梯寬0.5m，踏步高≤0.3m；當梯段高度超過3m時應設防護籠，護籠直徑為0.7m。

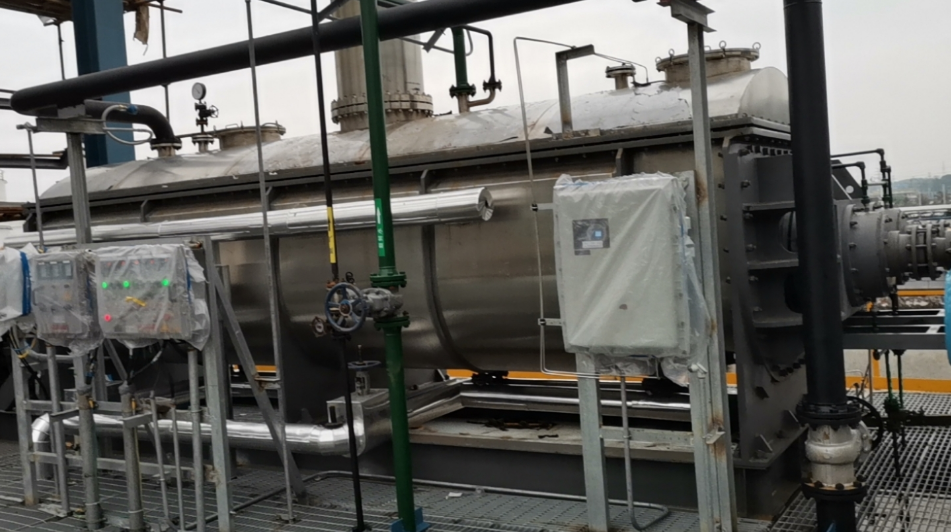

ERUN-CT3900乙炔氣體在線監測系統現場案列：

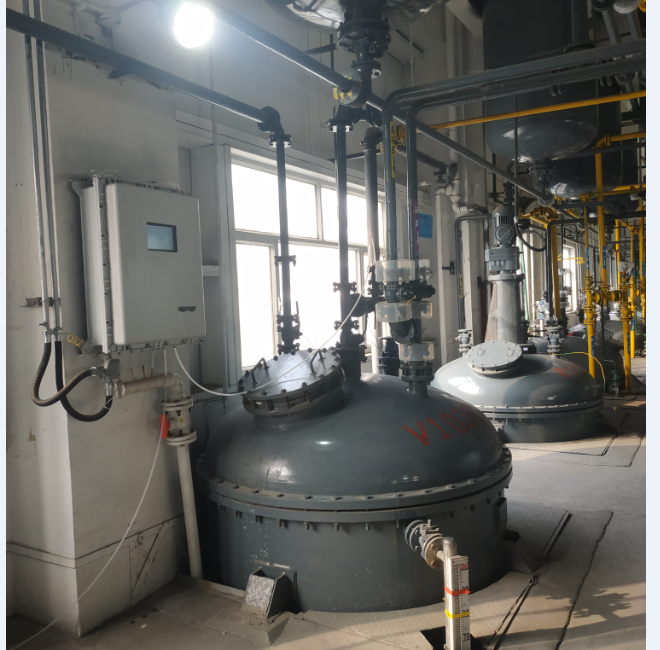

乙炔氣體安全控制在線監測系統ERUN-CT3900現場案列圖：
